A conexão Grooved é um sistema de união mecânica utilizado para conectar tubulações por meio de ranhuras, juntas de vedação e acoplamentos parafusados. Em sistemas hidráulicos de combate a incêndio, essa tecnologia permite montar trechos de tubulação sem utilizar solda, facilitando a instalação, a manutenção e eventuais ampliações da rede.
O sistema também é conhecido como conexão ranhurada ou sistema ranhurado e pode ser encontrado em redes de hidrantes, sprinklers, sistemas industriais, HVAC e outras instalações hidráulicas pressurizadas.
Como funciona o sistema Grooved?
O funcionamento da conexão Grooved começa pela preparação das extremidades dos tubos, que recebem uma ranhura dimensionada de acordo com o padrão do sistema.
Na montagem, uma junta elastomérica é posicionada sobre as extremidades dos tubos. Em seguida, o acoplamento é colocado sobre a junta e encaixado nas ranhuras. Os parafusos fazem o aperto das duas partes do acoplamento, mantendo os tubos unidos e a junta responsável pela vedação.
O conjunto trabalha com duas funções distintas.
- A ranhura contribui para o travamento mecânico da tubulação
- A junta realiza a vedação do fluido
- O acoplamento mantém o conjunto unido
- Os parafusos garantem a fixação do acoplamento
Esse funcionamento permite realizar a montagem sem chama, sem soldagem e com acesso relativamente simples aos componentes durante intervenções de manutenção.
Por que utilizar uma conexão Grooved em sistemas de combate a incêndio?
A principal vantagem do sistema Grooved está na forma de montagem. Como a união é mecânica, a instalação pode ser realizada sem as etapas relacionadas à soldagem das tubulações.
Isso pode reduzir o tempo de execução da obra e facilitar trabalhos em locais ocupados, onde operações com chama ou geração de faíscas exigem controles adicionais.
A manutenção também se torna mais acessível. Quando um trecho precisa ser desmontado, o profissional pode acessar o acoplamento, remover os parafusos e realizar a intervenção necessária, seguindo os procedimentos previstos para aquele sistema.
Entre as principais vantagens estão:
- Montagem mecânica sem solda
- Instalação mais rápida em determinadas aplicações
- Facilidade de desmontagem
- Manutenção simplificada
- Menor necessidade de trabalhos a quente
- Vedação realizada por junta elastomérica
- Possibilidade de utilização em trechos que exigem flexibilidade, conforme o tipo de acoplamento
- Facilidade para ampliações e alterações da rede
- Redução do tempo de intervenção em determinados serviços
Estudos e materiais técnicos do setor também apontam redução de tempo de execução e de mão de obra em determinadas aplicações com sistemas ranhurados. O resultado, entretanto, depende do projeto, dos componentes especificados e das condições da instalação.
Qual é a diferença entre acoplamento Grooved rígido e flexível?
Essa é uma das características que mais merece atenção durante a especificação de um sistema Grooved.
O acoplamento rígido foi desenvolvido para manter maior estabilidade e alinhamento entre os tubos. Já o acoplamento flexível permite determinado grau de movimentação do conjunto, podendo contribuir para acomodar vibrações, dilatações e pequenos movimentos previstos no sistema.
Por isso, a escolha entre rígido e flexível não deve ser feita apenas pelo diâmetro da tubulação.
É necessário verificar as características do trecho, as condições de operação, o projeto e as especificações do fabricante do acoplamento.
Onde a conexão Grooved é utilizada?
A tecnologia Grooved pode ser utilizada em diferentes tipos de redes hidráulicas e instalações técnicas.
Entre as aplicações mais comuns estão:
- Sistemas de combate a incêndio
- Redes de hidrantes
- Sistemas de sprinklers
- Sistemas HVAC
- Instalações industriais
- Linhas pressurizadas
- Ampliações e modernizações de redes existentes
No combate a incêndio, a tecnologia pode aparecer em diferentes componentes da instalação. A própria GPM Brasil possui válvulas globo comerciais e industriais com conexão Grooved, além de válvulas de retenção ranhuradas.
A conexão Grooved suporta alta pressão?
Pode suportar pressões elevadas, desde que o componente utilizado seja especificado para a condição de operação da instalação.
Esse ponto é importante porque não existe uma única capacidade de pressão válida para toda conexão Grooved. O limite depende do modelo, diâmetro, material, tipo de acoplamento, junta, tubo e demais características do conjunto.

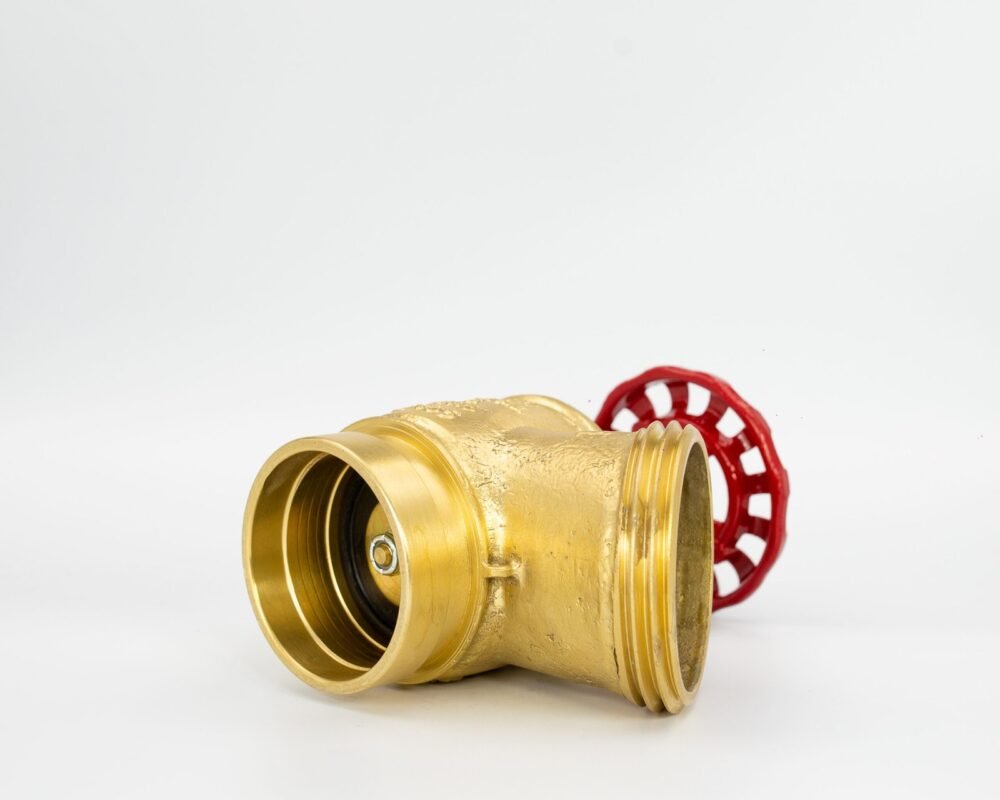

Na linha GPM, por exemplo, existem válvulas Grooved com diferentes especificações. A válvula globo industrial GPM 18 possui conexão Grooved de 2.1/2″ com 76 mm, pressão de trabalho de 232 LBS ou 1,6 MPa e pressão de teste de 580 LBS ou 4,0 MPa. Já a válvula globo comercial GPM 123 possui conexão de 2.1/2″ com 73 mm, pressão de trabalho de 145 LBS ou 1 MPa e pressão de teste de 362 LBS ou 2,5 MPa.
Isso mostra por que a seleção deve partir da especificação técnica do produto e das exigências do projeto, e não apenas do fato de a peça possuir conexão Grooved.
O que deve ser analisado antes de escolher uma conexão Grooved?
A escolha correta começa pela compatibilidade entre todos os elementos que formarão a união.
Alguns dos principais pontos são:
- Diâmetro externo real do tubo
- Dimensão e padrão da ranhura
- Tipo de acoplamento
- Tipo e material da junta
- Pressão de trabalho
- Pressão de teste
- Temperatura de operação
- Material dos componentes
- Tipo de tubulação
- Aplicação prevista no projeto
- Compatibilidade entre tubo, conexão e acoplamento
Uma diferença dimensional aparentemente pequena pode impedir a montagem correta ou comprometer o desempenho da união.
Por isso, a aquisição de uma conexão Grooved não deve considerar somente o diâmetro nominal informado na cotação. As dimensões reais e a compatibilidade entre os componentes precisam ser conferidas antes da instalação.
O sistema Grooved elimina a necessidade de solda?
Em uma instalação projetada para utilizar conexões ranhuradas, a união dos componentes Grooved pode ser realizada mecanicamente, sem soldagem.
Isso não significa que toda a instalação hidráulica precise obrigatoriamente utilizar Grooved. Sistemas soldados, rosqueados e ranhurados possuem aplicações distintas, e a escolha deve respeitar o projeto e as características da instalação.
A principal diferença está justamente no método de união.
Na soldagem, os tubos são unidos por meio de um processo térmico. No sistema Grooved, a união acontece pela combinação entre ranhura, junta, acoplamento e parafusos.
Essa característica também reduz a necessidade de trabalhos a quente durante a montagem dos trechos que utilizam o sistema ranhurado.
Por que o sistema Grooved facilita a manutenção?
A manutenção é um dos pontos que mais justificam a utilização de conexões ranhuradas em determinadas instalações.
Em uma intervenção, o profissional consegue acessar o acoplamento, desmontar a união e retirar o componente necessário sem precisar cortar a tubulação ou executar novamente uma soldagem naquele ponto.
Isso pode facilitar a substituição de válvulas, alterações de trechos, ampliações e outras intervenções previstas no projeto.
Naturalmente, a intervenção deve seguir os procedimentos de segurança da instalação, incluindo isolamento e despressurização do trecho quando aplicável.
Quais equipamentos Grooved a GPM Brasil fabrica?
A linha Grooved da GPM Brasil inclui diferentes soluções destinadas a sistemas hidráulicos de combate a incêndio.
Entre elas estão válvulas globo comerciais, válvulas globo industriais e válvulas de retenção.
A empresa possui, por exemplo, modelos de válvula globo Grooved de 2.1/2″ para aplicações comerciais e industriais, além de válvulas de retenção horizontais e verticais com conexão ranhurada.
Essa variedade permite especificar diferentes componentes dentro de uma mesma tecnologia de conexão, sempre considerando as características técnicas exigidas pelo projeto.
Como escolher um fabricante de equipamentos Grooved?
A escolha do fabricante deve considerar muito mais do que o preço da peça.
Em sistemas de combate a incêndio, o equipamento precisa apresentar características compatíveis com o projeto e passar por processos de fabricação e controle de qualidade capazes de garantir regularidade entre as unidades produzidas.
Também é importante avaliar:
- Matéria-prima utilizada
- Controle do processo de fabricação
- Ensaios realizados nos produtos
- Certificações aplicáveis
- Rastreabilidade
- Garantia
- Suporte técnico
- Capacidade de atendimento
- Experiência do fabricante no segmento
A GPM Brasil atua há mais de 20 anos no mercado de equipamentos de combate a incêndio e possui certificações como ISO 9001, ISO 14001 e UL BR, considerando o escopo correspondente de cada certificação.
A empresa também mantém uma equipe de consultores para auxiliar na especificação e esclarecer dúvidas relacionadas aos produtos, algo especialmente relevante quando existem diferentes configurações de conexão, pressão, material e aplicação.
Qual é a importância da qualidade em equipamentos de combate a incêndio?
Uma conexão ou válvula instalada em uma rede de combate a incêndio precisa permanecer disponível para funcionamento quando houver uma emergência.
Por isso, a qualidade precisa ser analisada desde a matéria-prima e os processos de fabricação até os testes e a entrega do equipamento.
A GPM Brasil trabalha com fabricação nacional e mantém uma estrutura voltada à produção de equipamentos para combate a incêndio. A empresa também oferece 12 meses de garantia em seus produtos, além de suporte aos clientes na escolha e especificação dos equipamentos.
Para quem projeta, instala ou mantém uma rede de combate a incêndio, contar com um fabricante especializado significa ter acesso não apenas ao equipamento, mas também ao conhecimento técnico necessário para especificar a solução adequada.
Grooved é uma escolha técnica para instalações que exigem agilidade e manutenção
A conexão Grooved ganhou espaço justamente porque resolve problemas práticos da montagem e da manutenção de tubulações.
A união mecânica reduz a dependência de processos de soldagem nos trechos especificados para esse sistema, facilita intervenções e pode diminuir o tempo de execução da instalação.
Ainda assim, o desempenho depende da especificação correta. Diâmetro, ranhura, acoplamento, junta, pressão de trabalho e aplicação precisam ser compatíveis.
Em sistemas de combate a incêndio, essa atenção é ainda mais importante. O equipamento precisa estar preparado para cumprir sua função quando a rede for acionada.
A GPM Brasil reúne fabricação nacional, mis de 20 anos de experiência no segmento, certificações aplicáveis, suporte técnico e uma linha de produtos Grooved desenvolvida para diferentes aplicações em sistemas de combate a incêndio.
Quando a escolha começa pelo projeto e termina em um equipamento corretamente especificado, a conexão deixa de ser apenas um método de montagem e passa a fazer parte da confiabilidade de toda a instalação.
