Qual a diferença da válvula de 45° e 90°?

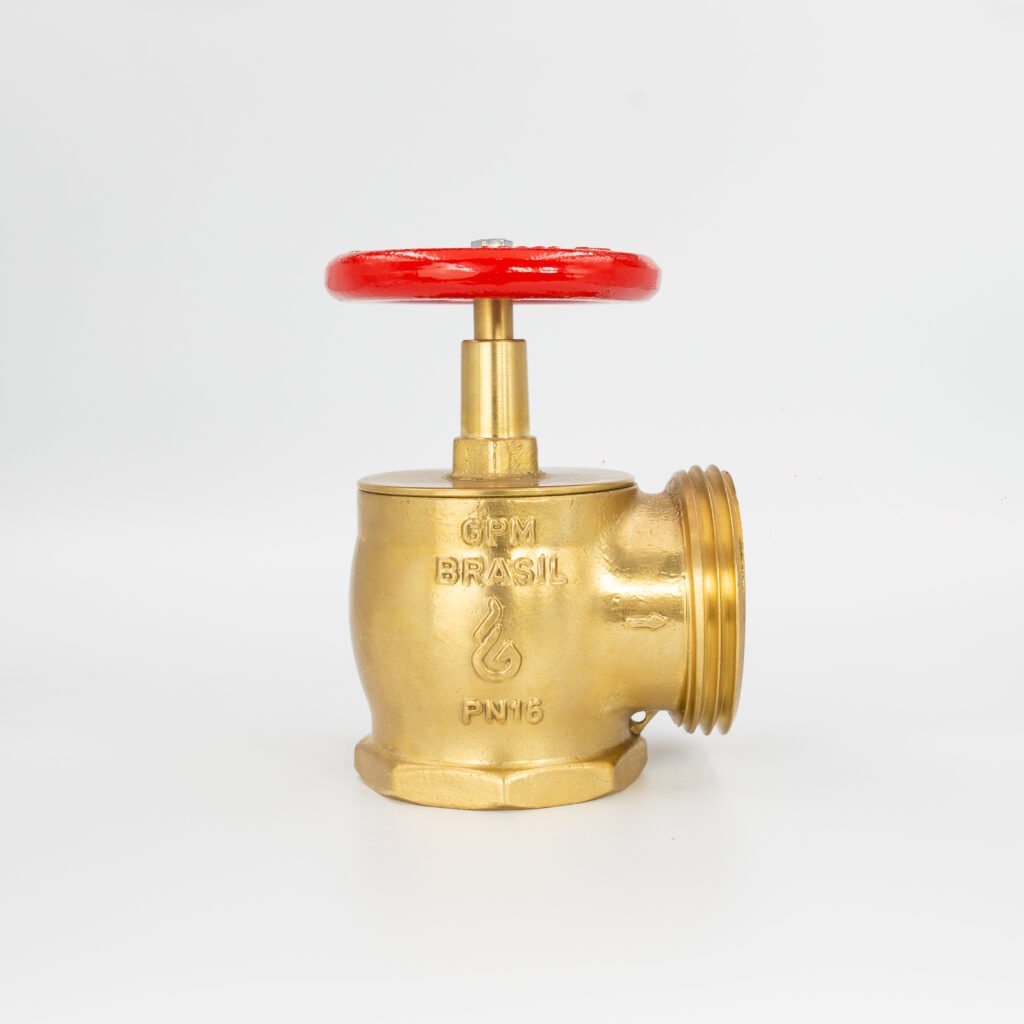

A diferença entre a válvula angular de 45° e a válvula angular de 90° está na direção em que a conexão de saída é posicionada em relação à entrada. Em sistemas de hidrantes, esse detalhe interfere diretamente na montagem da coluna, no posicionamento da mangueira e na forma como ela se desenvolve durante o combate. A escolha do ângulo precisa acompanhar a geometria do ponto de hidrante. Nas colunas de hidrante tipo T, utiliza-se a válvula de 45°. Nas colunas tipo Y, a configuração utiliza a válvula de 90°. Essa combinação permite orientar a saída para uma posição adequada e reduzir a possibilidade de a mangueira formar uma dobra acentuada logo após o acoplamento. O que é uma válvula globo angular para hidrante? A válvula globo angular é o componente responsável por controlar a passagem da água entre a tubulação do sistema e a mangueira de incêndio. Nos sistemas de hidrantes, os modelos angulares são desenvolvidos para realizar o bloqueio da água e disponibilizar uma conexão adequada para o acoplamento da mangueira ou do adaptador. O corpo da válvula possui uma mudança de direção entre a entrada e a saída. É justamente essa característica que diferencia os modelos de 45° e 90°. A válvula de 45° direciona a saída em um ângulo inclinado em relação ao eixo de entrada. Já a versão de 90° realiza uma mudança perpendicular. Essa diferença dimensional ganha importância quando a válvula é instalada em uma coluna de hidrante. A posição final da conexão determina como a mangueira sairá do ponto de abastecimento. Qual a diferença entre válvula de 45° e 90°? A principal diferença está no ângulo formado entre a entrada e a saída do corpo da válvula. Na válvula angular de 45°, a conexão de saída fica inclinada. Essa configuração é utilizada nas colunas tipo T para orientar a mangueira de maneira adequada em relação à geometria da coluna. Na válvula angular de 90°, a saída forma um ângulo reto em relação à entrada. Esse modelo é empregado nas colunas tipo Y, cuja própria geometria já posiciona as saídas de maneira inclinada. Portanto, o ângulo da válvula deve ser analisado junto com o formato da coluna. Tipo de coluna Ângulo da válvula Aplicação Coluna tipo T 45° Direcionamento da saída da mangueira Coluna tipo Y 90° Complementação da geometria inclinada da coluna Especificações comerciais de hidrantes de coluna confirmam essa configuração, com modelos tipo T equipados com válvulas de 45° e modelos tipo Y utilizando válvulas de 90°. Qual válvula é usada na coluna de hidrante tipo T? A coluna de hidrante tipo T utiliza válvula globo angular de 45°. Nesse modelo, as saídas da coluna são dispostas de maneira que a válvula de 45° consiga complementar a direção da saída e posicionar o acoplamento da mangueira em uma condição mais favorável para a operação. A inclinação proporcionada pela válvula também contribui para afastar a mangueira da região imediatamente próxima à coluna, favorecendo o desenvolvimento do primeiro trecho da linha. Esse conjunto é encontrado principalmente em instalações industriais e pontos posicionados ao final de redes de abastecimento. Há especificações de colunas tipo T com duas saídas de 2½” que indicam explicitamente a utilização de válvulas angulares de 45°. A GPM Brasil possui coluna de hidrante tipo T em seu portfólio, destinada a aplicações em sistemas de combate a incêndio. Qual válvula é usada na coluna de hidrante tipo Y? A coluna de hidrante tipo Y utiliza válvula angular de 90°. A coluna possui saídas inclinadas em relação ao eixo principal. Por isso, a válvula de 90° complementa essa geometria e direciona a conexão para uma posição adequada ao acoplamento da mangueira. Modelos de coluna tipo Y encontrados em especificações técnicas são fornecidos com válvulas angulares de 90° nas saídas, incluindo versões destinadas a redes industriais e modelos com flange para instalação de canhão monitor. Na linha da GPM Brasil, as colunas de hidrante tipo Y também fazem parte do portfólio destinado a sistemas de combate a incêndio. Por que a combinação entre coluna e válvula é importante? A combinação entre o tipo de coluna e o ângulo da válvula determina a posição final da saída de água. Essa posição precisa permitir que a mangueira seja conectada e conduzida sem sofrer uma mudança brusca de direção imediatamente após o acoplamento. Quando a mangueira começa a operar pressurizada, suas características mudam. O aumento da pressão interna provoca expansão e altera sua rigidez em comparação com a condição sem pressão. Se o primeiro trecho estiver excessivamente dobrado ou comprimido contra a coluna, a passagem de água pode sofrer restrições. Por isso, a geometria do conjunto precisa ser pensada antes da instalação. O que acontece quando a mangueira de incêndio dobra? A mangueira precisa manter uma seção de passagem adequada para conduzir a vazão prevista pelo sistema. Quando ocorre uma dobra acentuada, a seção transversal pode sofrer deformação. Dependendo da intensidade da curvatura e das características construtivas da mangueira, essa deformação pode reduzir a área disponível para o escoamento. Entre os principais problemas estão: Restrição localizada da passagem de água; Aumento da resistência ao escoamento; Aumento da perda de carga; Redução da vazão disponível na extremidade; Dificuldade para movimentar a linha durante o combate; Maior solicitação mecânica sobre a mangueira; Possibilidade de desgaste prematuro quando a condição se repete. Em um sistema dimensionado para determinada vazão e pressão no esguicho, uma restrição localizada na mangueira representa uma condição indesejada. O problema se torna ainda mais relevante quando a dobra ocorre próxima à válvula, porque esse ponto concentra a transição entre a conexão rígida e a mangueira flexível. Como a dobra interfere na vazão da mangueira? A vazão em uma instalação de combate a incêndio depende das condições hidráulicas do sistema, incluindo pressão disponível, diâmetros, comprimento das tubulações, conexões, acessórios e características da mangueira. Uma mangueira dobrada pode acrescentar uma resistência localizada ao escoamento. A redução da seção interna aumenta a velocidade local da água e modifica
O que é golpe de aríete e como a válvula de retenção protege a bomba?
A válvula de retenção permite que a água percorra a tubulação em um único sentido e bloqueia o refluxo quando as condições de escoamento se alteram. Em sistemas hidráulicos de combate a incêndio, essa função é especialmente importante em linhas associadas a bombas, nas quais o retorno da água pode provocar esforços sobre o conjunto e afetar o comportamento da instalação. O golpe de aríete está diretamente relacionado a essas alterações no escoamento. Quando a velocidade da água muda de forma brusca, podem surgir ondas de pressão que percorrem a tubulação e provocam vibrações, ruídos e esforços mecânicos. Por isso, entender a função da válvula de retenção ajuda a compreender uma parte importante da proteção de bombas e tubulações em sistemas hidráulicos. O que é uma válvula de retenção? A válvula de retenção é um dispositivo hidráulico desenvolvido para permitir o fluxo em uma direção e impedir que o fluido retorne pelo sentido contrário. Seu funcionamento é automático. A própria pressão do fluido movimenta o mecanismo interno durante o escoamento normal. Quando existe uma tentativa de retorno, o mecanismo se fecha e restringe a passagem. Esse princípio faz com que a válvula seja utilizada em diferentes sistemas de bombeamento e distribuição de água, especialmente nos pontos em que o refluxo pode comprometer equipamentos ou alterar as condições previstas para a instalação. Em uma rede de combate a incêndio, a escolha desse componente precisa considerar as características hidráulicas do projeto, a posição de instalação, o tipo de conexão e a pressão de trabalho especificada. Assista ao vídeo: Para que serve a válvula de retenção? Para que serve uma válvula de retenção? A principal função da válvula de retenção é impedir o fluxo reverso. Em uma linha de recalque, por exemplo, a bomba impulsiona a água para a rede. Quando as condições de bombeamento são interrompidas, a coluna de água pode tentar retornar. A retenção restringe esse movimento e ajuda a preservar o sentido de fluxo previsto. Entre suas principais funções estão: Impedir o refluxo da água; Preservar o sentido do escoamento; Auxiliar na proteção de bombas; Evitar que a coluna de água retorne pela linha; Contribuir para a estabilidade da instalação; Reduzir efeitos associados a determinadas condições de fluxo reverso. Em linhas de recalque, a válvula de retenção pode ser empregada para impedir que a bomba seja submetida a um escoamento em sentido contrário, situação que pode comprometer a integridade do equipamento. Como a válvula de retenção protege a bomba? Quando uma bomba é desligada, a água que está na tubulação continua sujeita à ação da gravidade e às diferenças de pressão existentes no sistema. Dependendo da configuração da instalação, esse movimento pode provocar o retorno da água em direção à bomba. A válvula de retenção atua como uma barreira mecânica contra esse fluxo reverso. Ao fechar quando ocorre uma tentativa de retorno, ela ajuda a impedir que a água percorra a linha no sentido contrário ao previsto. Esse cuidado é relevante em sistemas com bombeamento e em instalações nas quais a inversão do fluxo pode gerar esforços sobre os equipamentos. Materiais técnicos de hidráulica indicam a utilização de válvulas de retenção em linhas de recalque em situações específicas, incluindo sistemas com bombas em paralelo e recalque para reservatórios elevados. A escolha do modelo, entretanto, precisa considerar o funcionamento de toda a instalação. O que é golpe de aríete? O golpe de aríete é um fenômeno hidráulico associado a alterações rápidas na velocidade do fluido dentro de uma tubulação. Quando a água em movimento sofre uma interrupção ou mudança brusca, ocorre uma variação de pressão que se propaga pela rede. Dependendo das condições do sistema, esse transiente pode gerar vibrações, ruídos, sobrepressões e esforços mecânicos nos componentes. Entre as situações que podem contribuir para esse fenômeno estão: Fechamento rápido de válvulas; Parada repentina de bombas; Alterações bruscas de vazão; Mudanças nas condições de operação; Inversão rápida do sentido do escoamento. A velocidade do fluido, as características da tubulação e o tempo em que ocorre a alteração do escoamento estão entre os fatores que influenciam o comportamento do transiente hidráulico. A válvula de retenção elimina o golpe de aríete? Não. A válvula de retenção possui a função de impedir o refluxo. Ela pode contribuir para o controle de determinadas condições que participam do fenômeno, mas não deve ser tratada como uma solução isolada para eliminar qualquer ocorrência de golpe de aríete. Esse ponto é importante na especificação de sistemas hidráulicos. O comportamento do transiente depende de diferentes variáveis da instalação, incluindo velocidade do fluido, características da tubulação e forma como ocorre a alteração do escoamento. Em aplicações mais sensíveis, o controle do golpe de aríete pode exigir uma análise específica e a utilização de soluções complementares. Portanto, a válvula de retenção deve ser entendida dentro do conjunto hidráulico, e não como um dispositivo capaz de resolver sozinha todos os efeitos de um transiente de pressão. Onde utilizar uma válvula de retenção? A válvula de retenção pode ser utilizada em diferentes sistemas hidráulicos nos quais exista necessidade de controlar o sentido do fluxo. No segmento de combate a incêndio, sua aplicação pode estar associada a: Sistemas de bombeamento; Linhas de recalque; Redes de hidrantes; Sistemas de distribuição de água; Instalações industriais; Centros logísticos; Edificações comerciais; Sistemas hidráulicos de combate a incêndio. A posição e o modelo dependem da configuração da rede. Uma válvula desenvolvida para instalação horizontal, por exemplo, não deve ser instalada em outra posição simplesmente porque possui o mesmo diâmetro da tubulação. O mecanismo interno precisa operar de acordo com as condições previstas pelo fabricante. Qual a diferença entre válvula de retenção horizontal e vertical? A diferença está principalmente na posição de instalação para a qual o modelo foi desenvolvido. As válvulas horizontais são especificadas para determinados trechos horizontais da tubulação. Já os modelos verticais são desenvolvidos para trabalhar em trechos verticais, respeitando as condições indicadas pelo fabricante. Além da posição, o projetista precisa verificar o sentido do fluxo
GPM Brasil recebe Medalha Heróis do Fogo em reconhecimento à sua atuação no setor de combate a incêndios
Reconhecimento concedido pela FUNDABOM e pelo Corpo de Bombeiros de São Paulo marca um momento importante na trajetória da GPM Brasil. A GPM Brasil recebeu a Medalha Heróis do Fogo em reconhecimento à sua atuação no setor de combate a incêndios, em uma trajetória construída ao lado de profissionais que trabalham diretamente com prevenção, proteção e resposta a emergências. A condecoração foi entregue à empresa no Comando do Corpo de Bombeiros da Polícia Militar do Estado de São Paulo e concedida pela FUNDABOM, Fundação de Apoio ao Corpo de Bombeiros da Polícia Militar do Estado de São Paulo. A Medalha Heróis do Fogo possui caráter formal. As condecorações foram instituídas pela FUNDABOM e oficializadas pelo Decreto Estadual nº 61.375, de 23 de julho de 2015. O regulamento estabelece que a homenagem pode reconhecer instituições civis e militares que tenham prestado relevantes serviços à FUNDABOM, ao Corpo de Bombeiros, à Polícia Militar, ao Governo do Estado de São Paulo ou à população paulista. Para a GPM, receber essa homenagem representa o reconhecimento de uma atuação que ultrapassa a fabricação e comercialização de equipamentos. A empresa mantém uma relação próxima com profissionais da linha de frente, acompanha as necessidades encontradas em campo e trabalha para transformar essas demandas em produtos, suporte técnico e soluções para sistemas de combate a incêndio. O que significa a Medalha Heróis do Fogo? A Medalha Heróis do Fogo integra um conjunto de quatro condecorações instituídas pela FUNDABOM: Grande Colar, Grã-Cruz, Colar e Medalha Heróis do Fogo. O regulamento estabelece critérios relacionados à prestação de serviços relevantes às instituições e à população paulista. Por isso, a entrega da medalha à GPM representa um reconhecimento institucional dentro do próprio setor em que a empresa atua. A homenagem também se conecta diretamente ao propósito da fabricante. Os equipamentos produzidos pela GPM são destinados a sistemas nos quais confiabilidade, desempenho e disponibilidade fazem parte da segurança de pessoas, patrimônios e instalações. Esse contexto ajuda a explicar a importância do reconhecimento para uma fabricante de equipamentos de combate a incêndio. A GPM trabalha próxima de quem combate incêndios A experiência de quem utiliza um equipamento em uma ocorrência tem um valor que nenhum catálogo consegue substituir. A GPM mantém contato com bombeiros e outros profissionais que vivenciam o combate a incêndios, buscando compreender dificuldades encontradas durante treinamentos, operações e atendimentos. Essa proximidade contribui para o desenvolvimento e o aprimoramento dos produtos. É também uma forma de manter a engenharia e a fabricação conectadas às condições reais de utilização. Um equipamento pode apresentar excelentes características em uma ficha técnica, mas precisa entregar o desempenho esperado quando estiver nas mãos de um profissional diante de uma emergência. A GPM procura manter essa conexão com a linha de frente como parte do desenvolvimento de suas soluções. Como a GPM garante a qualidade dos equipamentos? Qualidade, no setor de combate a incêndios, começa dentro da fábrica. A GPM possui estrutura própria de fabricação e trabalha com processos de controle de qualidade rigorosos que acompanham os equipamentos antes de chegarem ao cliente. Um dos diferenciais está no teste individual dos produtos. A GPM testa 100% dos equipamentos antes do envio, e não apenas uma amostragem da produção. Essa diferença é relevante porque cada equipamento enviado passa pelo processo de verificação definido para sua linha. O controle não depende exclusivamente da análise de algumas peças escolhidas dentro de um lote. A empresa também oferece 12 meses de garantia para seus produtos, estabelecendo um período de cobertura para os equipamentos comercializados. A estrutura de qualidade faz parte de uma trajetória de mais de 20 anos no mercado. A própria GPM apresenta sua atuação como fabricante nacional e de produtos de combate a incêndio e destaca qualidade, durabilidade, segurança, inovação e tecnologia entre os pilares da empresa. Quais certificações a GPM possui? Certificações também fazem parte da estrutura de controle da GPM. A fabricante mantém certificações como ISO 9001, ISO 14001 e UL BR, entre outras informações apresentadas em sua página institucional de certificações. A ISO 9001 está relacionada ao sistema de gestão da qualidade. Já a ISO 14001 estabelece requisitos para sistemas de gestão ambiental. A certificação UL BR está relacionada a produtos e requisitos técnicos específicos conforme o escopo da certificação. Esses registros complementam os controles internos da empresa e demonstram a preocupação da GPM em manter processos estruturados para um mercado no qual os equipamentos precisam atender requisitos técnicos e de segurança. O que a engenharia da GPM oferece aos clientes? A escolha de um equipamento de combate a incêndio nem sempre pode ser feita apenas pelo nome do produto. Pressão, vazão, conexão, material, aplicação, configuração do sistema e requisitos normativos podem alterar completamente a especificação necessária. Por isso, a GPM conta com consultores técnicos e uma área de Engenharia de Projetos preparada para auxiliar profissionais na escolha do equipamento mais adequado para cada aplicação. Esse suporte permite esclarecer dúvidas técnicas, analisar características do sistema e orientar a especificação do produto. Para engenheiros, projetistas e instaladores, esse atendimento reduz incertezas durante a definição dos componentes e ajuda a evitar a escolha de um equipamento incompatível com as necessidades do projeto. A engenharia também aproxima o fabricante de quem está desenvolvendo ou executando o sistema. Essa troca permite identificar demandas específicas e contribuir para soluções mais assertivas. Como a GPM trabalha com inovação e tecnologia? Os riscos relacionados aos incêndios mudam conforme surgem novos materiais, processos industriais, fontes de energia e tipos de instalação. O mercado de combate a incêndio precisa acompanhar essas mudanças. A GPM mantém investimentos no desenvolvimento de novos produtos e na ampliação de sua linha para atender demandas que surgem no setor. A empresa já trabalha com soluções voltadas a diferentes aplicações, incluindo equipamentos hidráulicos, canhões monitores, esguichos, válvulas, conexões, sistemas de espuma e soluções destinadas a novos cenários de risco. A inovação também aparece na busca por novas tecnologias e materiais que possam contribuir para a eficiência dos sistemas de proteção contra incêndio. Um exemplo
